    产品中心

    适用范围:PN系列塑料线盘采用进口ABS工程塑料注塑成型。主要用于各种电线电缆生产过程中在设备上重复周转使用,适用设备有:高速绞线机(束丝机)、对绞机、押出机、串联线、编织机、成缆机、绕包机等各种电线电缆设备。
    备注:用鼠标滑过并查看图片

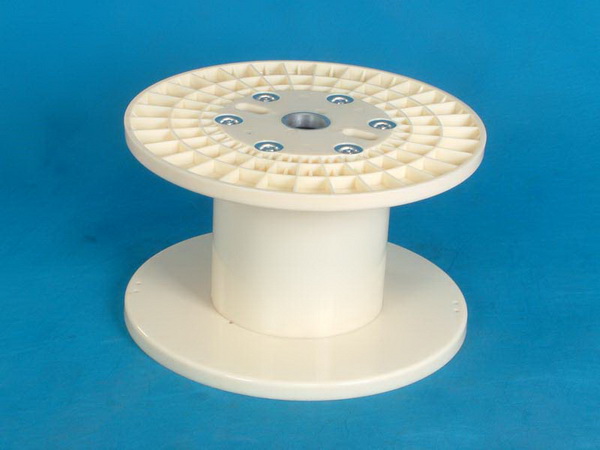

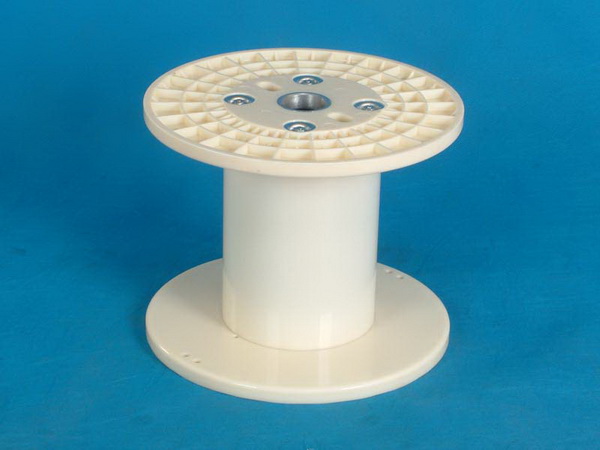

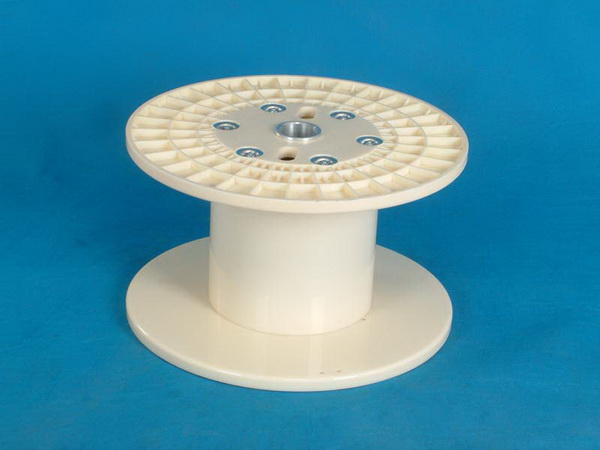

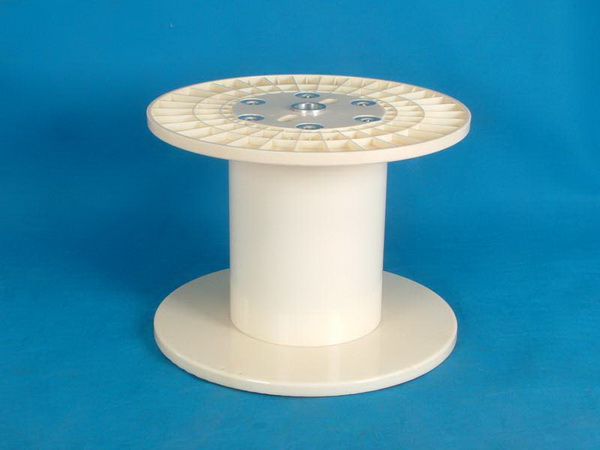

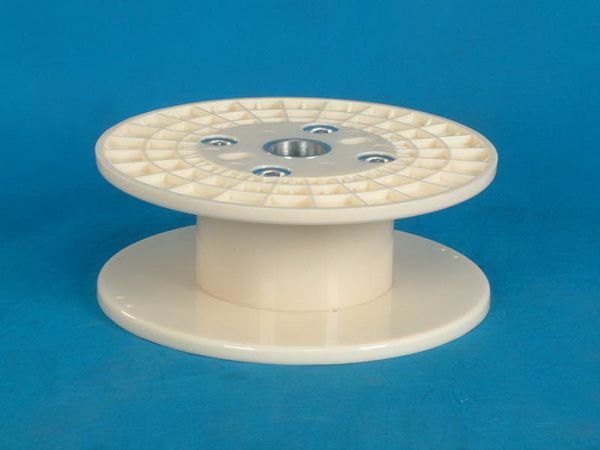

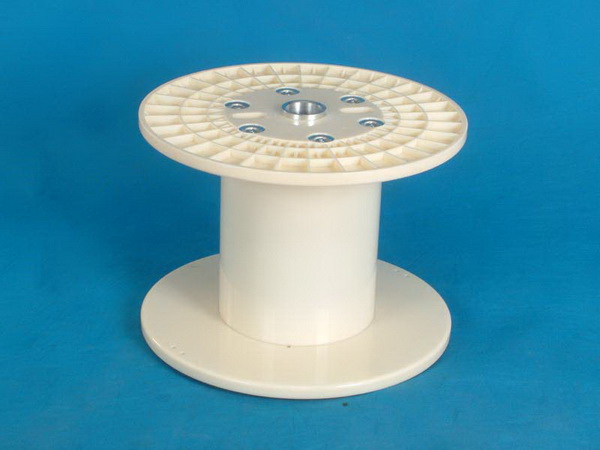

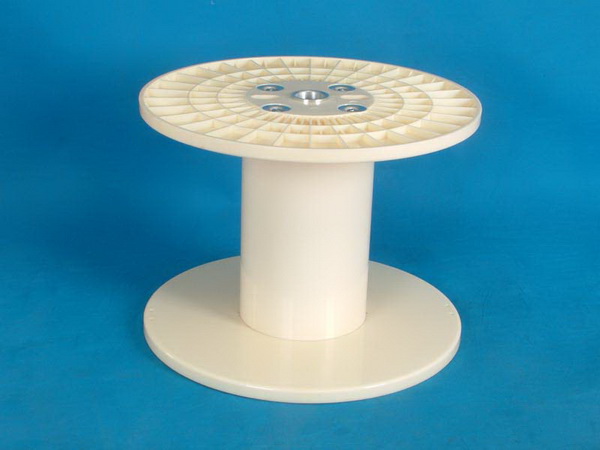

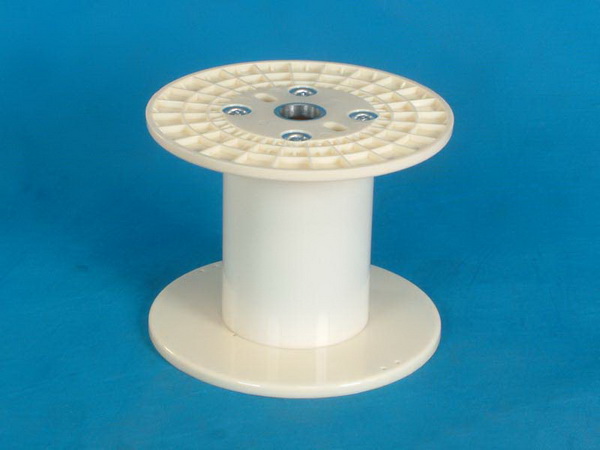

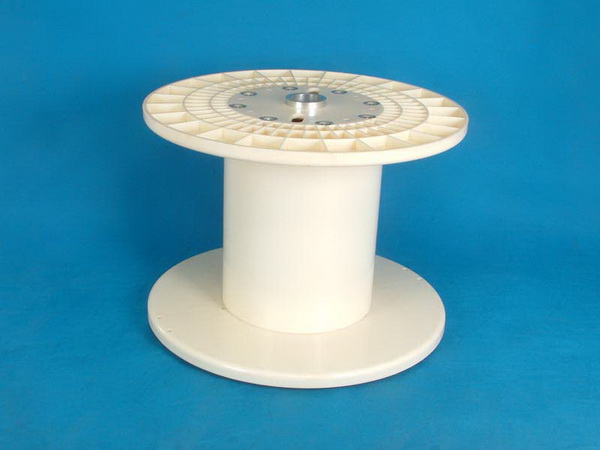

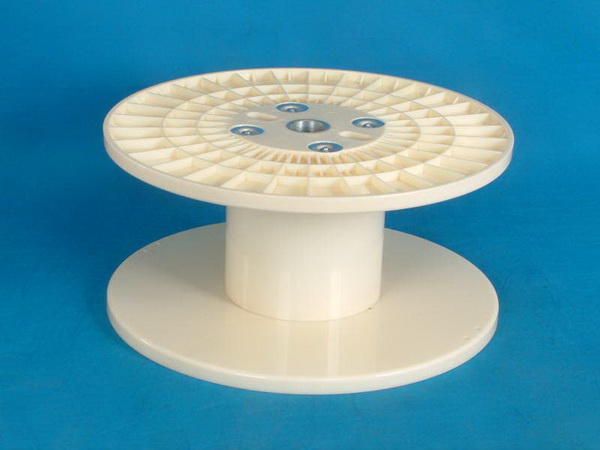

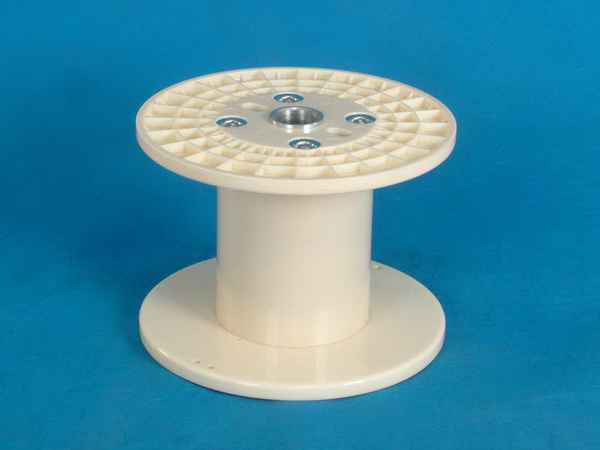

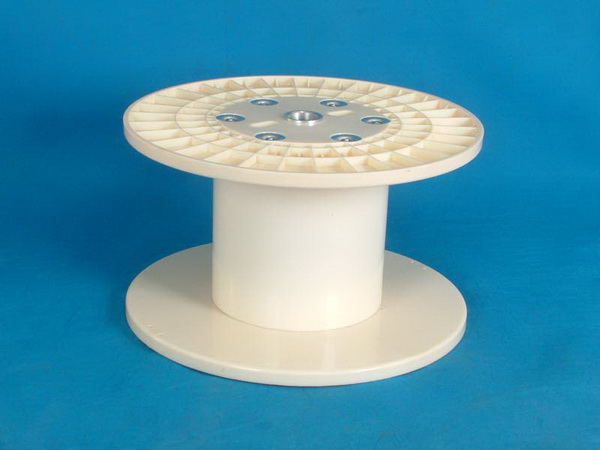

    序号 型号 产品图 结构 材料 侧板直径d1 筒体直径d2 孔径d3 内宽L2 外宽L1 侧板S R e1 e2

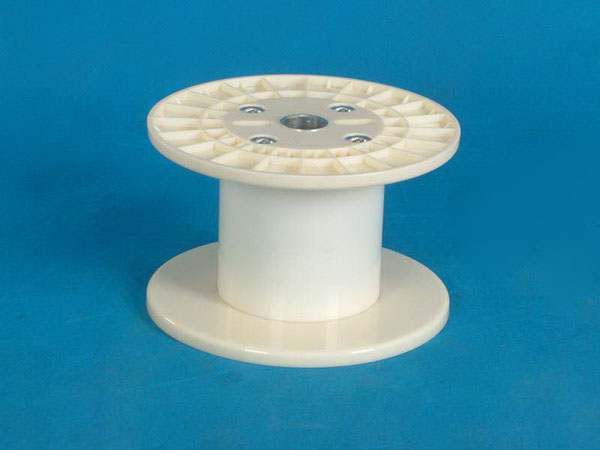

    1 PN300A 组合 ABS 300 160 30/40 160 190 15 7 38 62

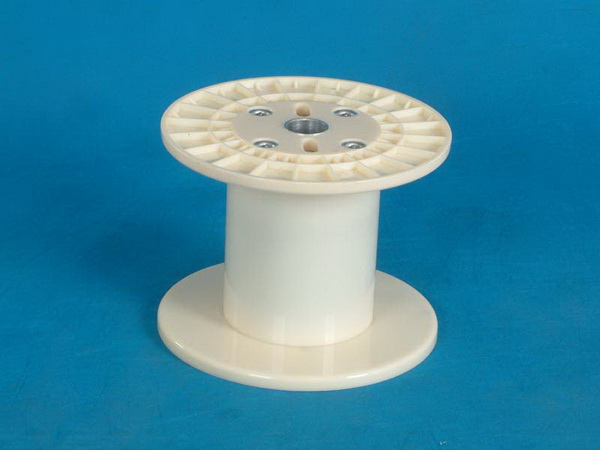

    2 PN300B 组合 ABS 300 160 30/40 200 230 15 7 38 62

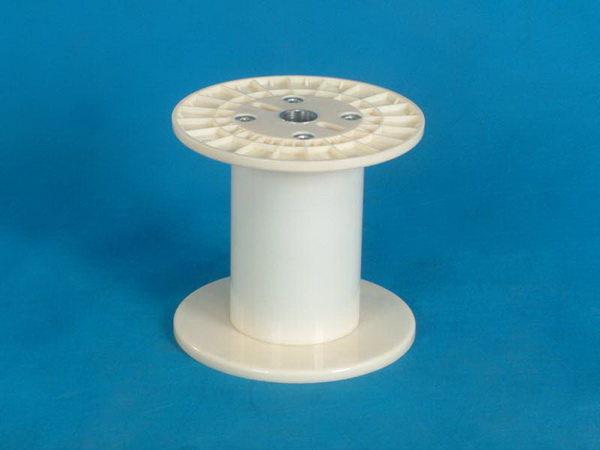

    3 PN300C 组合 ABS 300 160 30/40 250 280 15 7 38 62
    4 PN343A 组合 ABS 343 200 81 218 258 20 9 64 64
    5 PN400A1 组合 ABS 400 200 56 121 155 16 10 60 74
    6 PN400A2 组合 ABS 400 200 56 250 300 16 10 60 74
    7 PN400A3 组合 ABS 400 200 56 265 300 16 10 60 74
    8 PN400A4 组合 ABS 400 200 56 280 312 16 10 60 74
    9 PN400B1 组合 ABS 400 200 56 250 290 20 10 60 74
    10 PN400B2 组合 ABS 400 200 56 265 305 20 10 60 74
    11 PN400B3 组合 ABS 400 200 56 280 320 20 10 60 74
    12 PN500A1 组合 ABS 500 250 56 250 300 20 12 70 98
    13 PN500A2 组合 ABS 500 250 56 315 375 20 12 70 98
    14 PN500B1 组合 ABS 500 250 56 250 300 25 12 70 98
    15 PN500B2 组合 ABS 500 250 56 315 375 25 12 70 98
    16 PN500B3 组合 ABS 500 250 56 400 450 25 12 70 98
    17 PN500B4 组合 ABS 500 250 56 415 465 25 12 70 98
    18 PN500C 组合 ABS 500 250 56 250 305 27.5 12 70 98
    19 PN630A1 组合 ABS 630 250 56 250 300 25 12.5 69.5 96.5
    20 PN630A2 组合 ABS 630 250 56 315 375 25 12.5 69.5 96.5
    21 PN630A3 组合 ABS 630 250 56 400 475 25 12.5 69.5 96.5
    22 PN630A4 组合 ABS 630 250 56 415 475 25 12.5 69.5 96.5
    23 PN630B1 组合 ABS 630 315 56 315 375 25 12.5 67.5 94.5
    24 PN630B2 组合 ABS 630 315 56 415 475 25 12.5 67.5 94.5
    25 PN800A 组合 ABS 800 315 80/127 500 600 35 15 100 124
    26 PN800B 组合 ABS 800 400 80/127 500 600 35 15 110 160
    27 PN1000 组合 ABS 1000 500 80/127 420-630 750 40 20 125 178
